Дифавтомати та УЗО: характеристика — в чому різниця, що краще?

Якщо ви не знаєте, чим відрізняється ПЗВ від дифавтомата, читайте цю статтю.

У житловому і робочому приміщенні повинна бути забезпечена нормальна захист від ураження сверхтоком. Адже електроланцюг може бути пошкоджена або у неї неякісний зовнішній ізолюючий шар. В даному випадку, з'являється серйозна небезпека ураження електрострумом, що загрожує життю і здоров'ю людини.

• Небезпечна напруга присутня і на поверхні побутової техніки, яка зроблена з металу.
• Захистити себе та близьких людей можна за допомогою спеціальних пристроїв — дифавтомата або УЗО.
• У чому різниця у цих приладів? Якими характеристиками вони мають? Що краще — дифавтомат або УЗО? Відповіді на ці та інші питання ви знайдете в статті нижче.

Дифавтомати та УЗО: характеристика

Дані пристосування, як диференціальні автомати, так і пристрою захисного відключення, допомагають убезпечити життя людини. Вони захищають електропроводку від коротких замикань і перевантаження, а людину від удару сверхтоком. Ось визначення цих датчиків:

Пристрій захисного відключення (УЗО) — це электровыключатель, який забезпечує швидку захист за допомогою реакції на замикання фази на землю.

• Якщо людина доторкнеться, наприклад, до побутової техніки, яка «коротить», то спрацює захист УЗО, відбудеться відключення приладу.
• Людина при цьому не постраждає від удару електрикою.
• УЗО застосовується самостійно — це складова частина системи занулення і заземленням.

Дифавтомат — це комутація — контактний промприлад.

• Це пристрій призначений для проведення, виключення і включення електроструму в нормальних умовах, де експлуатується різне побутове та промислове обладнання.
• У разі, коли електрострум дійде до конкретної позначки, контакти розімкнуться.
• Такий пристрій складається з 2-х або 4-х автовыключателей, а також з блоку диф. захисту.

Дифавтомат працює за принципом знеструмлення ланцюга при впливі, наприклад, води або просто вологи на електричний прилад. Така ж захист спрацює, якщо з'явиться пошкодження ізоляційного шару кабелю. Такий промприлад може встановлюватися разом з УЗО. Чому так відбувається, читайте нижче.

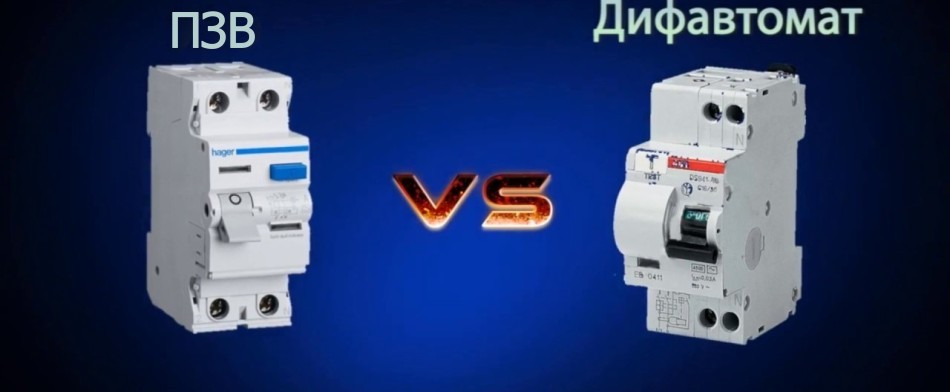

У чому різниця між дифавтоматом і ПЗВ — що краще?

Звичайній людині складно зрозуміти, чим відрізняється один датчик від іншого. За зовнішніми ознаками вони схожі, але відрізняються по своїй функціональності.

УЗО:

• Зреагує, коли в електромережі, яка до нього приєднана, відбувається витік електрики.
• Якщо при такому положенні немає даного пристрою, то людина може травмуватися при прикасании до пошкодженої техніки.
• Крім цього микроутечка може спричинити за собою сильне нагрівання кабелю і подальше загоряння побутової або промпроводки.
• Тому такий датчик потрібен для того, щоб попередити ураження електрострумом, попередити перегрів ізоляції і пожежа.

Дифавтомат:

• Універсальний прилад, який увібрав в себе всі функції вищеописаного УЗО і вимикач-автомат.
• Запобігає тимчасові замикання, попереджає микроутечку електроструму, перевантаження в електросистемі, які можуть з'явитися вдома або на роботі (офіси, виробничі приміщення, склади і так далі).

Важливо: Ви не розберетеся, в чому відмінність одного датчика від іншого, якщо не зрозумієте, що ПЗВ не може запобігти тимчасове замикання, яке з'явилося в даний момент в мережі. Це свого роду індикатор, який визначить мікро - або сверхутечку електроструму і дасть вам про це знати. Він зреагує на пошкодження ізолюючого шару і відключить електромережу.

Багато користувачів, намагаючись перевірити роботу УЗО, навмисно створюють перевантаження, включаючи одночасно багато побутових приладів. У цьому випадку ПЗВ не спрацює, і більш того, відбудеться спалах мережі разом з цим приладом. Тому УЗО потрібно підключати разом з дифавтоматом. При роботі в системі, вони забезпечать потрібну захист від таких аварійних ситуацій.

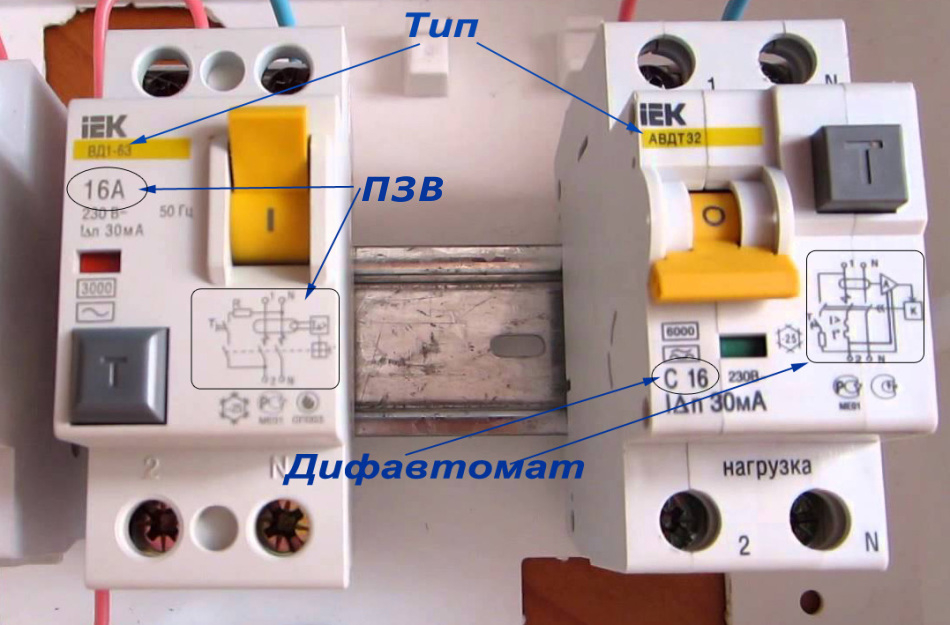

Візуальні відмінності:

• Ви можете подумати, що їх не існує. Схоже зовнішнє оснащення, однакова пластикова оболонка, наявність одних і тих же кнопок, перемикачів і так далі.
• Але подивіться уважніше, і ви побачите, що літерні знаки різні, як і тумблери, і схематичні зображення.

Маркування:

• Правильний спосіб відрізнити один датчик від іншого — маркування по номінальному електроструму.
• На пластиковій оболонці цих промприлад вказані технічні характеристики: показники електрики при витоку і робочого надструмів.
• Якщо на пластику зверху всього 2 цифри — це УЗО.
• Якщо на пластику написані латинські буквиці — це дифавтомат.

Значення електросхем:

• На будь-якому подібному промприборе, призначеному для захисту від електроструму, на пластиці нанесене схематичне зображення всіх функцій.
• На УЗО є овал — це позначення диференціального трансформаторного приладу. Також на ньому позначено електромеханічне реле, за допомогою якого відбувається розмикання і замикання електроланцюзі.
• На дифавтомате будуть написані всі ті ж знаки, що і на УЗО, а також ви побачите відображення електромагнітного і теплового розчіплювача, у якого у функціях передбачена реакція на короткі замикання і перевантаження в електросистемі.

За схематичним зображенням, нанесеним на пластик, ви легко визначите, який промприлад перед вами — УЗО або дифавтомат.

Найменування та абревіатура:

• На пластиці УЗО буде видно напис «диференціальний Вимикач». Абревіатура — «ВД».
• На дифавтомате — «Вимикач-автомат диференціального струму». Абревіатура — «АВДТ».

Якість в роботі і ціна:

• Дифавтомат дешевше УЗО, так як останній складається з комплекту самого пристрою захисного відключення автомата.
• За якісними показниками, надійності спрацьовування, дифавтомат і ПЗВ не поступаються один одному.

Варто зазначити: Імпортні прилади працюють набагато краще російських. Це стосується надійності окремих деталей, часу спрацьовування і міцності корпусу.

Експлуатація:

• АВДТ — це комбінований прилад. У нього є недолік в тому, що при спрацьовуванні, ви не визначите — стався витік струму або перевантаження.
• Тому УЗО використовується в парі з дифавтоматом.
• Але зараз з'явилися сучасні вдосконалені моделі, у яких є індикатор.

Ремонт:

• Якщо станеться поломка АВДТ, то доведеться зробити повну заміну приладу.
• Якщо ПЗВ працює разом з дифавтоматом, то при виході з ладу будь-деталі, замінюється тільки цей робочий елемент.

Порада: Враховуйте все вищеописане, що стосується ремонту приладів, при проектуванні і прокладання проводки в приміщенні. Важливо розуміти, що можуть траплятися і часті перевантаження мережі з короткими замиканнями.

Визначившись з відмінностями, важливо розібратися, які схеми квартирної електропроводки варто використовувати. Наприклад, для звичайної квартири з декількома розетками та побутовими приладами, підійде УЗО і дифавтомат, які будуть працювати в одній системі. Якщо вам потрібно забезпечити захист великого заміського будинку з господарчим блоком, котельні, підсобними приміщеннями і так далі, тоді краще встановити два УЗО і один дифавтомат.
