Що таке магнітний і істинний азимут в географії і як його визначити за допомогою компаса і транспортира по карті, за координатами двох точок? Орієнтування руху на місцевості по азимутах: кути орієнтування. Дирекційний кут і азимут: в чому різниця?

Компас і азимут.

Зміст

Напевно, ви не раз чули про істинний і магнітний азимут. Вони кардинально відрізняються один від одного, а тому орієнтуватися по тій чи іншій місцевості вам необхідно, враховуючи ці різниці. Це вам знадобиться, щоб ви в майбутньому не зіткнулися з наступною проблемою – коли точка на карті, означена за допомогою компаса, буде мати зовсім інші показники, ніж показники, отримані за допомогою карти.

Що таке магнітний і істинний азимут географії?

Кут, розташований між напрямком у північну сторону і тим, який знаходиться на окремо взятій точці – це азимут. Північне напрям називають те, яке спрямоване прямо до Північного полюса. Однак шлях, спрямований при цьому на північ на компасі, звичайно ж, вважається тільки напрямком, що вказує на магнітний полюс. Але це зовсім не географічне розташування. Отже, говорячи про справжній полюс, мова стосується географічного, який безпосередньо пов'язаний з формою нашої планети. Плюс ще він пов'язаний з віссю обертання Землі, яка проходить через 2 полюси.

Магнітний полюс пов'язаний тісно з магнітним полем нашої Землі, має 2 полюси. Це поле не збігається з істинними полюсами планети, також, як відповідні їм поля не збігаються з меридіанами: ні істинним, ні з магнітними.

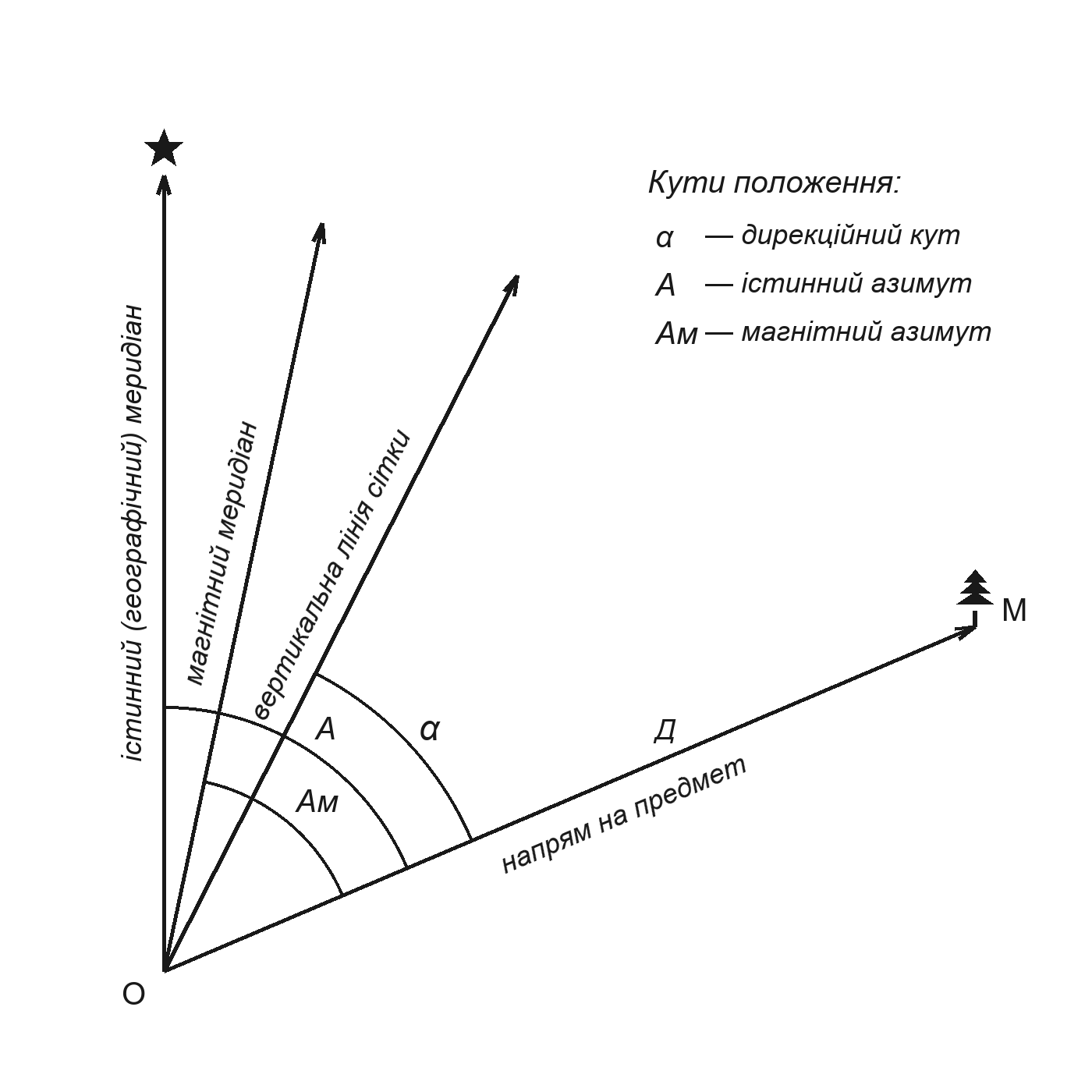

Магнітний і істинний азимут

Проклавши той чи інший напрямок між меридіанами, яке буде стосуватися безпосередньо предмета обраної місцевості, тоді кут між даними меридіанами вийде істинним азимутом, а також магнітним відповідно. Та різниця, яка вийде між цими азимутами – називається магнітним схиленням. Це схиляння може мати кілька назв, все залежить від того, в яку саме сторону світла вона більше схиляється.

  • Схиляється в східну сторону – значить схилення східне
  • Схиляється в західну сторону – значить відмінювання західний

Схилення, що йде в східну сторону, позначається плюсом, а ось в східну мінусом.

Як визначити азимут з допомогою компаса?

Щоб навчитися правильно орієнтуватися в тій чи іншій місцевості і отримати необхідний напрям, потрібно обчислити азимут за допомогою компаса. Робиться це дуже просто:

  • Візьміть в ліву долоню компас, покладіть його горизонтально. За допомогою правої руки відпустіть гальмо, який утримує стрілочку на компасі. Почніть обертати компас, щоб північний кінець стрілки показав на «0» шкали. Потім поверніть кільце з візиром, щоб лінія погляду збіглася з віддаленим предметом і з тим, який добре бачимо. Відрахуйте потрібну кількість поділок магнітного азимута саме на цей елемент. Зробіть відлік від показника «0», переміщайтеся так, як переміщується годинна стрілка поки не потрапите на ту цифру, яка знаходиться навпроти візира і його покажчика.
За компасом Азимут
  • Установіть покажчик візира з покажчиком на заданий предмет. Виконайте дану маніпуляцію кілька разів: подивіться для початку на покажчик візира, потім подивіться на покажчик предмета, виконайте процес навпаки. Запам'ятайте важливий момент: компас ні в якому разі не можна підносити до обличчя, а особливо очі, оскільки може погіршитися точність майбутніх вимірювань азимута. Користуйтеся спеціальним компасом, приміром, компасом Андріанова. Таким чином ви отримаєте більш точні результати.
  • Якщо ви будете пересуватися від обраного предмета тільки в протилежному напрямку, тоді спробуйте обчислити зворотний азимут. Свідчення прямого азимута рівні менше 180 градусів, додається 180 градусів. Але, а якщо ці показники більше даної позначки – тоді віднімається 180 градусів.
  • Для визначення зазначеного напряму за старими значень азимута, необхідно виробляти обертання кільця візира: покажчик візира поєднується з показанням, розташованому на шкалі, який дорівнює заданому раніше значення азимута. Після цього знімається гальмо стрілочки на компасі, обертається його корпус, поки північний краєчок стрілочки не покаже на цифорку «0». Покажчик візира покаже необхідний курс.

Як визначити азимут з допомогою транспортира по топографічній карті?

Азимут відраховується від 0, рухається за годинниковою стрілкою до показника 360 градусів. Тобто від північної мітки магнітного меридіана до заданої точки.

Якщо вам необхідно пересуватися саме за компасом, вам потрібно на карті вказати значення азимута. Такою методикою користуються повітряні і морські судна, які здійснюють тривалі за відстанню перельоти або плавання. Також даним методом користуються мандрівники під час поганої видимості, наприклад, в нічний час, якщо взагалі немає шансів пересуватися по спеціальному орієнтиру.

Для правильного визначення візьміть:

  • Колійну карту
  • Компас
  • Простий олівець з лінієчкою
  • Транспортир
Азимут з транспортиром

Далі слідуйте нашій інструкції:

  • Відзначте на своїй карті власне місце розташування. Постарайтеся орієнтуватися по позначень, які є на карті.
  • Відшукайте орієнтир, куди саме ви повинні потрапити. Прямолінійне переміщення можна здійснити виключно по повітрю або по морю. Щоправда, є і винятки на суші – це пустеля або степ. Як правило, по землі пересування відбувається по ламаній, при цьому враховуються всі природні перешкоди. Отже, вам доведеться під час пересування регулярно коригувати азимут.
  • Покладіть на колійну карту лінієчку так, щоб місце вашого розташування і кінцевий пункт були на цій лінійці. Накресліть за допомогою простого олівця смужку, поки вона не перетнеться з самим близьким меридіаном. До даної смужці прикладіть підстава власного транспортира. Домалюйте ризику, яка знаходиться в центральній частині, до місця, де вона перетинається з накресленої смужкою – напрям має дивитися на орієнтир. З дуги транспортира, де вона перетинається з тієї смужкою, візьміть свідчення. Азимут у вас готовий.

Як визначити азимут за координатами двох точок?

Визначити координати, розташовані між однією точкою та іншою точкою, дуже просто. Проведіть меридіан від початкової точки. Цей меридіан повинен бути паралельним східної рамці або західної рамці на папері. Щодо цього меридіану і обчислюється азимут. Оскільки накреслити меридіан не так вже легко, тоді для початку необхідно визначити дирекційний кут напрямку, що потрібно обчислити.

Щоб виміряти дирекційний кут отриманої лінії, необхідно провести через першу точку, смужку, яка паралельна осі абсцис, а потім виміряти дирекційний кут. А можна ще прокласти смужку до того місця, де вона перетнеться з координатною смужкою. Там, де буде перетин, потрібно виміряти дирекційний кут.

Яка різниця між азимутом і дирекционным кутом?

Дирекційний кут вимірюється за допомогою транспортира, а також за допомогою шляховий карти. Магнітний азимут вимірюється за допомогою компаса і місцевості. Якщо брати істинний азимут, то він обчислюється за рахунок двох основних елементів:

  • Перший – це магнітний азимут
  • Другий – це магнітне відмінювання

В яких одиницях вимірюється значення азимута?

Як було написано вище, азимут вимірюється в градусах і може починатися з показника «0» і закінчуватися показником «360».

Визначте: яким напрямків сторін горизонту відповідають азимути південно-східного, північно-східного і північно-західного напрямку?

Південно-східний дорівнює 135 градусів

Північно-східний дорівнює 45 градусів

Північно-західний дорівнює 315 градусів

Якій стороні горизонту відповідає азимут 90 і 180 градусів?

90 градусів – це східний азимут

180 градусів – це південний азимут

Орієнтування руху на місцевості по азимутах: кути орієнтування

Орієнтувати лінію – це означає обчислити те, куди саме вона спрямована відносно початкового напряму. Наприклад, за рахунок меридіани або осі абсцис.

  • Кут, який обчислюється за спеціальною шкалою за напрямом годинникової стрілки – це азимут
  • Кут, який починає відрахування від північної точки до кінцевого (заданого) пункту – магнітний азимут
  • Кут, розташований між північним показником меридіана і крайнім (кінцевим) показником – дирекційний кут
